sony duo11拆机教程更换SSD硬盘

发布时间:2015-05-30 点击数:2397

Sony Duo11本子SSD硬盘不够用,打算更换一个,自己DIY动手把本子肢解。再次赞一下Sony的做工,背面喇叭格栅处根本看不去可以撕开,感觉和背板是一体的,这里格栅撕开,里面有2壳螺丝,卸完,整个背板取下,详细见图

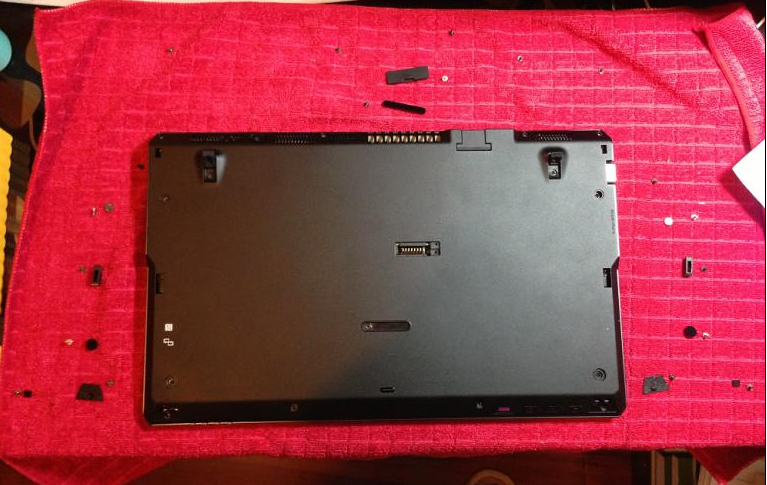

背板螺丝全部卸下,有19颗?四个螺丝在加后面以太网插孔附近的一个螺丝

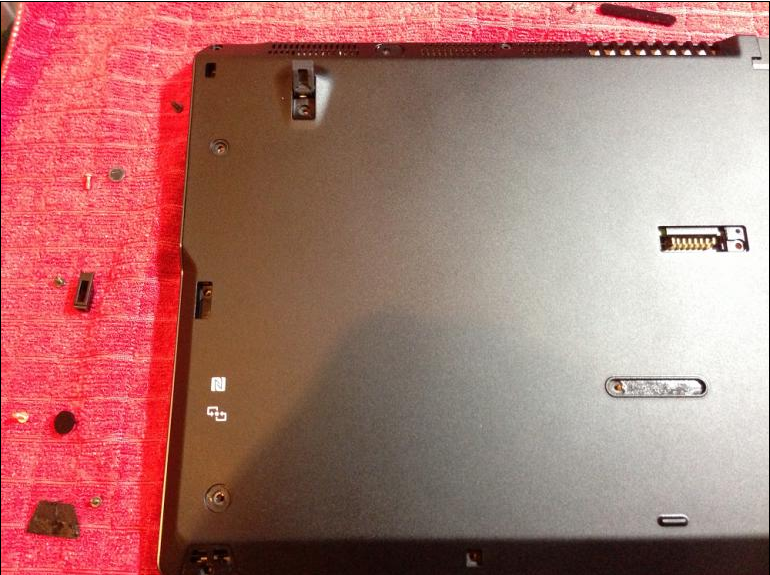

两个薄薄的黑色圆形盖下的螺丝
两个矩形形状的塑料盖下的螺丝
一个外部电池连接器的橡胶盖下的螺丝
一个在中间的线状的橡胶盖下的螺丝

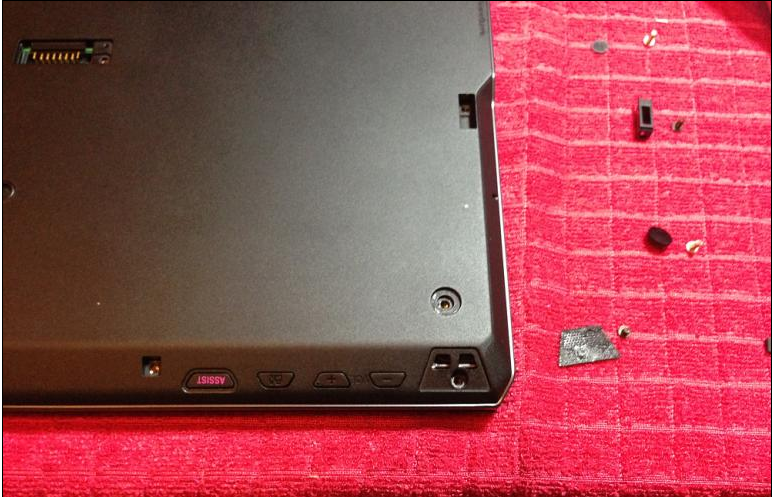

两个圆形橡胶垫脚下螺丝
两个在喇叭格栅中间的小方形橡胶盖的螺丝
两个可以90度拉起,以抬高笔记本后部撑角下的螺丝
两个扬声器格栅下的螺丝 用小镊子慢慢撕下格栅后的喇叭口 螺丝都藏在下面,请不要遗漏,否则背板是打不开的

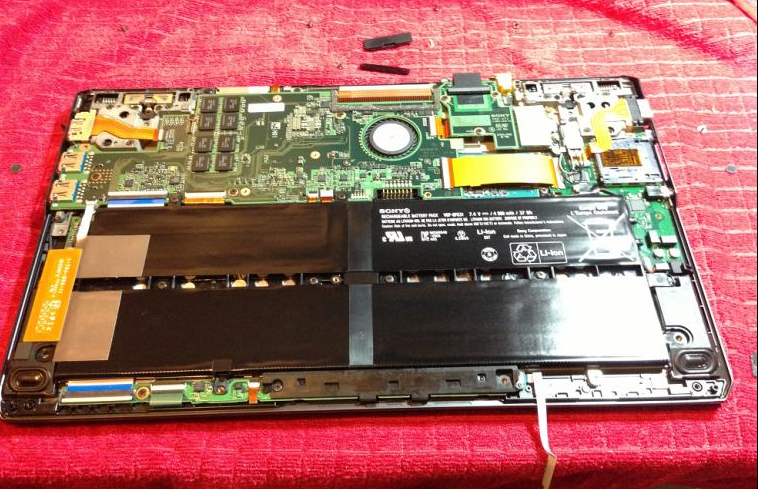

取下背板后,duo11的内脏一览无遗

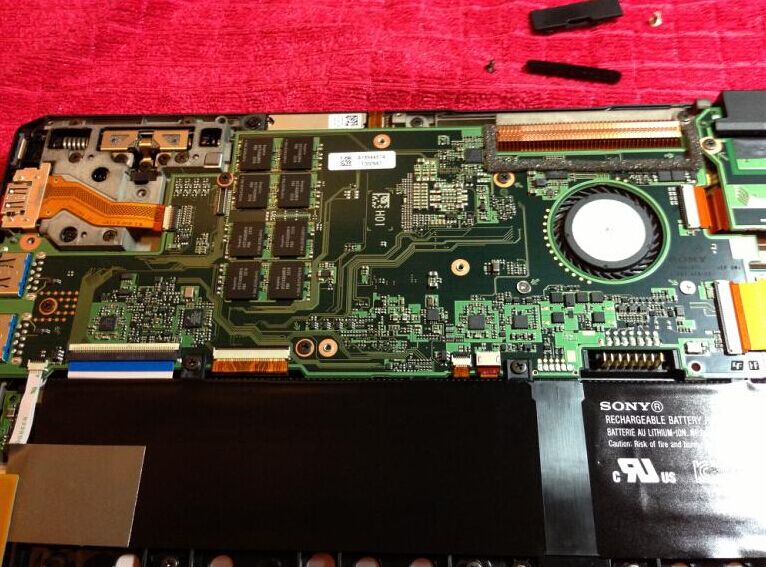

焊在主板上的4g内存

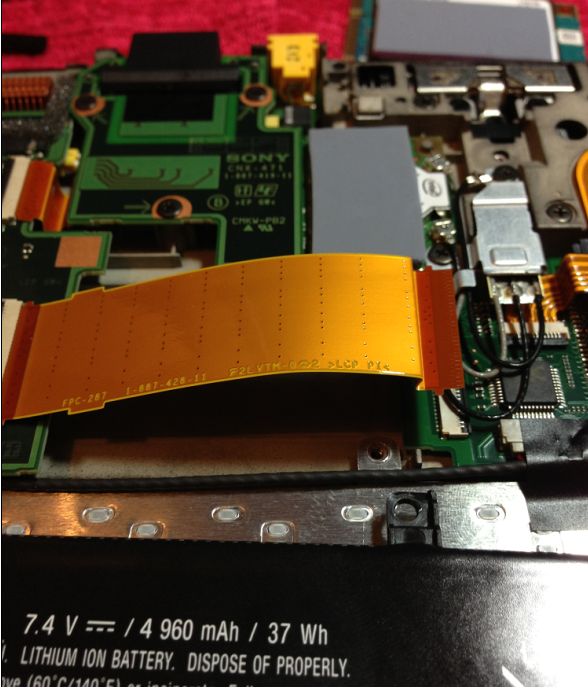

宽的黄色连接带下,是sony原装的128G东芝SSD

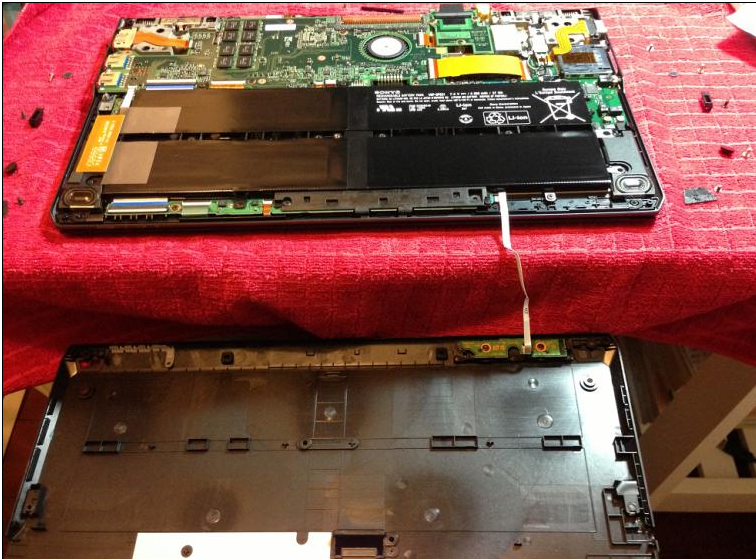

背板拿开时请小心,有一根很细的数据线连着背板上的音量键等

小心翼翼的,在不把主板拆下的情况下,把SSD从里面慢慢抽出来

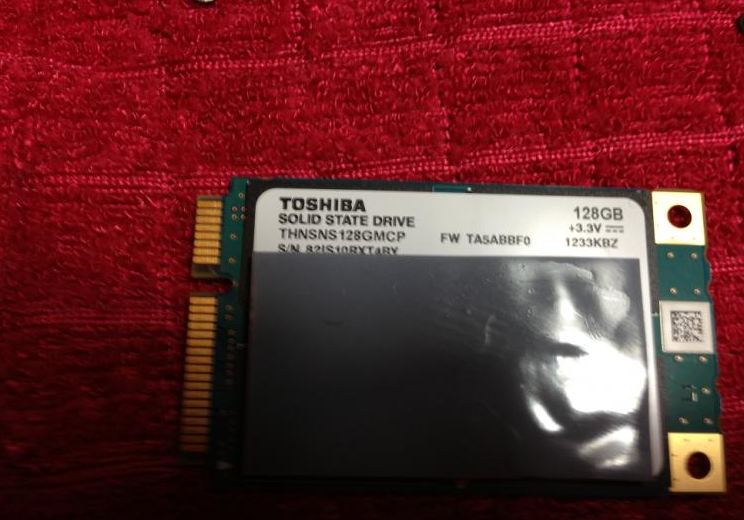

原装SSD取出,完成
